Cara Kerja Volume Amplifier

“Power Amplifier”

Power amplifier adalah penguat akhir bagian sistem tata suara yang berfungsi sebagai penguat sinyal audio yang pada dasarnya merupakan penguat tegangan dan arus dari sinyal audio yang bertujuan untuk menggerakan pengeras suara (loud speaker). Istilah power amplifier merupakan penguat akhir sehingga tidak dilengkapi dengan pengatur nada, berbeda dengan istilah amplifier yang didalmanya terdiri dari pengatur nada dan power amplifier. Power amplifier dapat dibedakan dalam beberapa jenis sebagai berikut :

Ø  Power Amplifier OT (Output Transformer)

Ø  Power Amplifier OTL (Output Transformer Less)

Ø  Power Amplifier OCL (Output Capasitor Less)

Ø  Power Amplifier BTL (Bridge Transformer Less)

Power Amplifier OT (Output Transformer)

                Power amplifier OT (Output Transformer) merupakan jenis power amplifier yang menggunakan kopling sebuah transformer OT untuk menghubungkan rangkaian penguat akhir dengan beban pengeras suara (loud speaker). Respon frekuensi power amplifier OT (output Transformer) cenderung berada di range frekuesni audio menengah sehingga untuk reproduksi suara nada bass tidak bagus. Power amplifier jenis OT ini memiliki keunggulan terhadap terjadinya short circuit penguat akhir, sehingga tidak merusak penguat suara (loud speaker).



Power Amplifier OTL (Output Transformer Less)

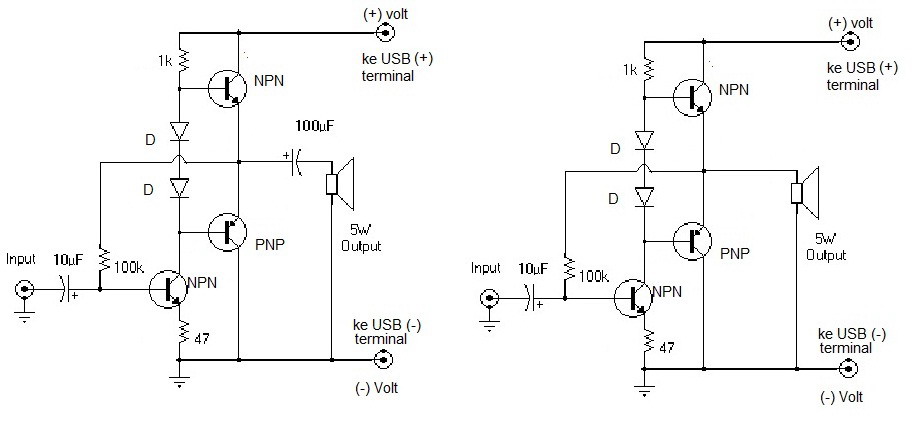

Power amplifier OTL (Output Transformer Less) merupakan power amplifier yang tidak menggunakan transformer sebagai kopling rangkaian power amplifier dengan pengeras suara (loud speaker). Pada jenis power amplifier ini ada 2 jenis kopling yang digunakan yaitu :

Ø  Menggunakan kopling kapasitor yang berfungsi untuk mem-blok tegangan DC penguat dan hanya melewatkan sinyal audio (AC) ke penguat suara (loud speaker)

Ø  Tanpa menggunakan kopling kapasitor (direct coupling) power amplifier jenis ini yang kemudian berkembang menjadi power amplifier OCL (Output Capasitor Less).

Power Amplifier OCL (Output Capasitor Less)

Power amplifier BTL (bridge transformer less) merupakan pengabungan 2 unit rangkaian power amplifier OTL atau OCL yang bertujuan untuk menguatkan sinyal audio dengan fasa yang berbeda secara terpisah  dan memberikannya ke loud speaker secara bersama sehingga diperoleh suatu penguatan tegangan yang lebih besar atau minimal 2x lebih besar dari penggunaan penguat OTL atau OCL biasa. Pada power amplifier BTL (bridge transformer less) penguat suara (loud speaker) sebagai beban dihubungkan dengan rangkaian power amplifier secara bridge (jembatan) yaitu setiap kutup pada pengeras suara (loud speaker) masing-masing dihubungkan dengan rangkaian power ampifier yang terpisah.

Terima Kasih
